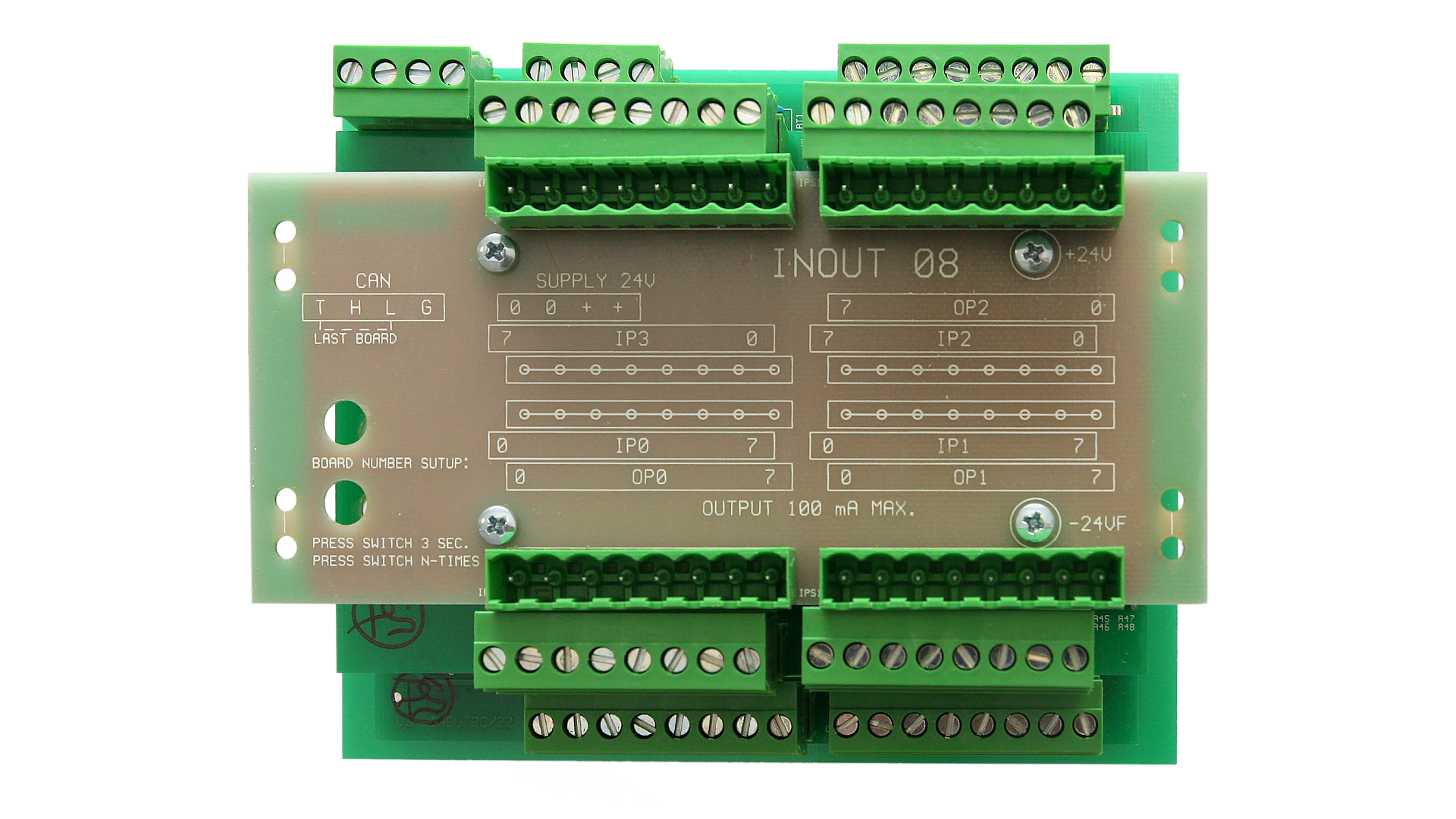

Jednotka vstupů a výstupů INOUT 08
Jednotka vstupů a výstupů s komunikační sběrnicí CAN. Jednotka je plně podporována řídicími systémy MEFI řady CNC 872.
Základní vlastnosti
- 32 číslicových vstupů 24 V
- 24 číslicových výstupů 24 V / 0.1 A
- Komunikační sběrnice CAN
- Montáž na DIN lištu.
| Společné | |
| Číslicové výstupy | |
| Napájecí napětí | 24 V |
| Montáž | Na DIN lištu |
| Číslicové vstupy | |
| Počet | 32 |
| Povolené zatížení | 0.1 A |
| Počet | 24 |
| Dokument | Popis |
 inout08n.pdf |
Popis a rozměrový náčrtek jednotky INOUT 08. |
| inout08eb.pdf |
Příklad zapojení jednotky INOUT 08. |
| inout08e.pdf |
Příklad zapojení jednotek INOUT 08. |
| wpi8t.pdf |
Příklad zapojení jednotky INOUT 08 s točítkem. |
| inout08ap.pdf |
Příklad zapojení analogových vstupů jednotky INOUT 08. |
| inout08f.pdf |
Vnitřní schéma rychlých vstupů a výstupů jednotky INOUT 08. |
| inout08s.pdf |
Blokové schéma zapojení vstupů a výstupů jednotky INOUT 08. |
