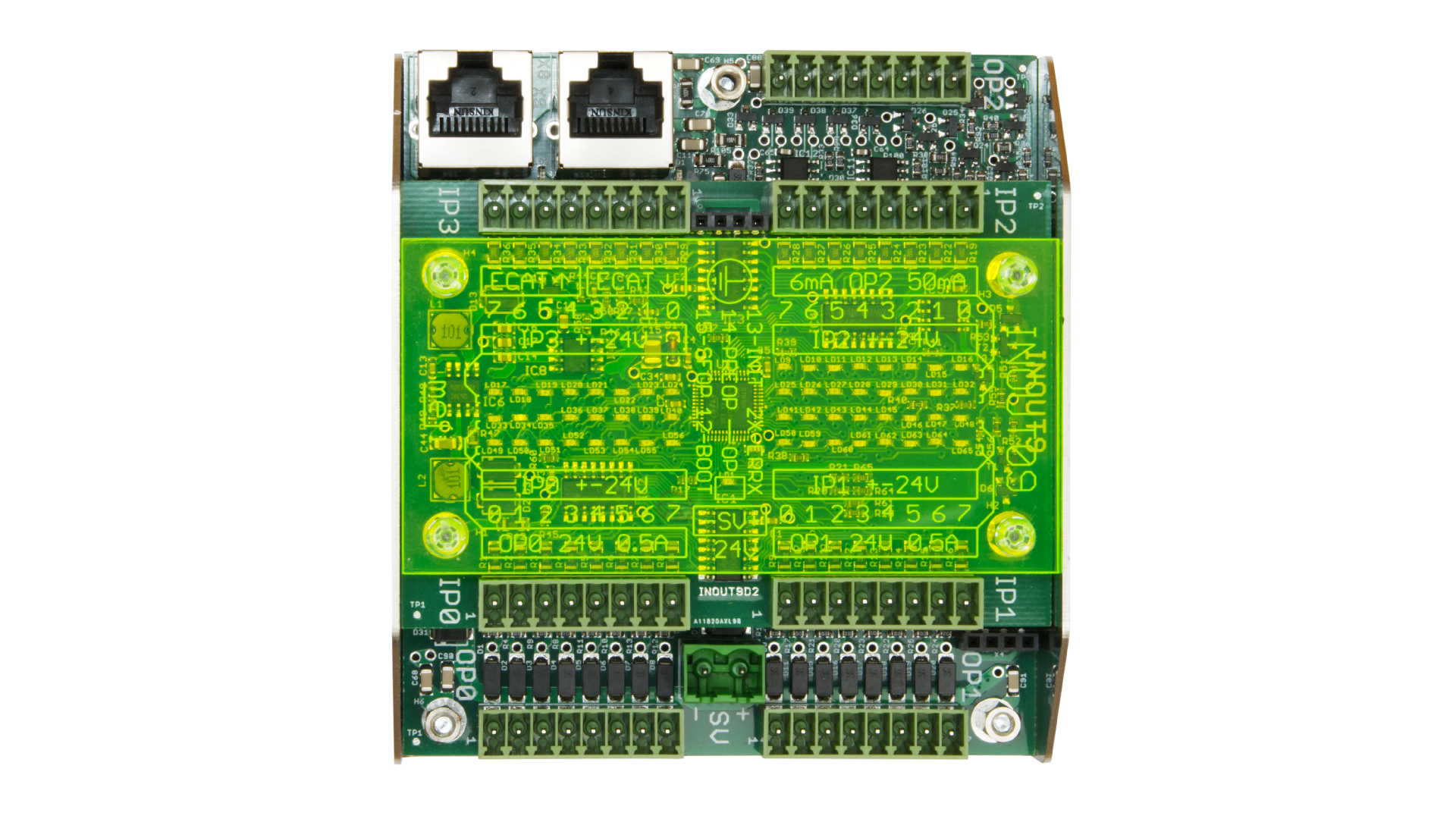

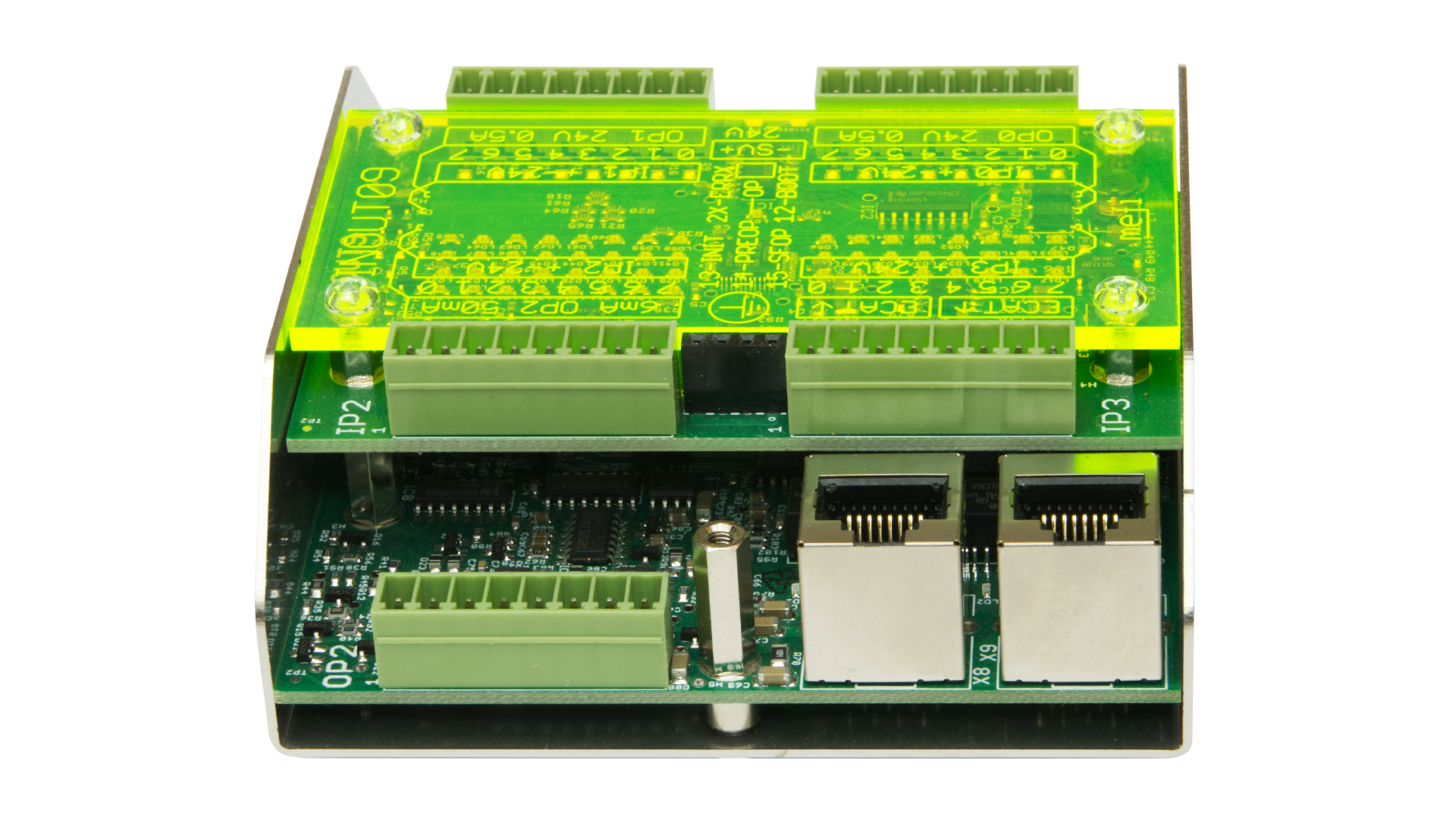

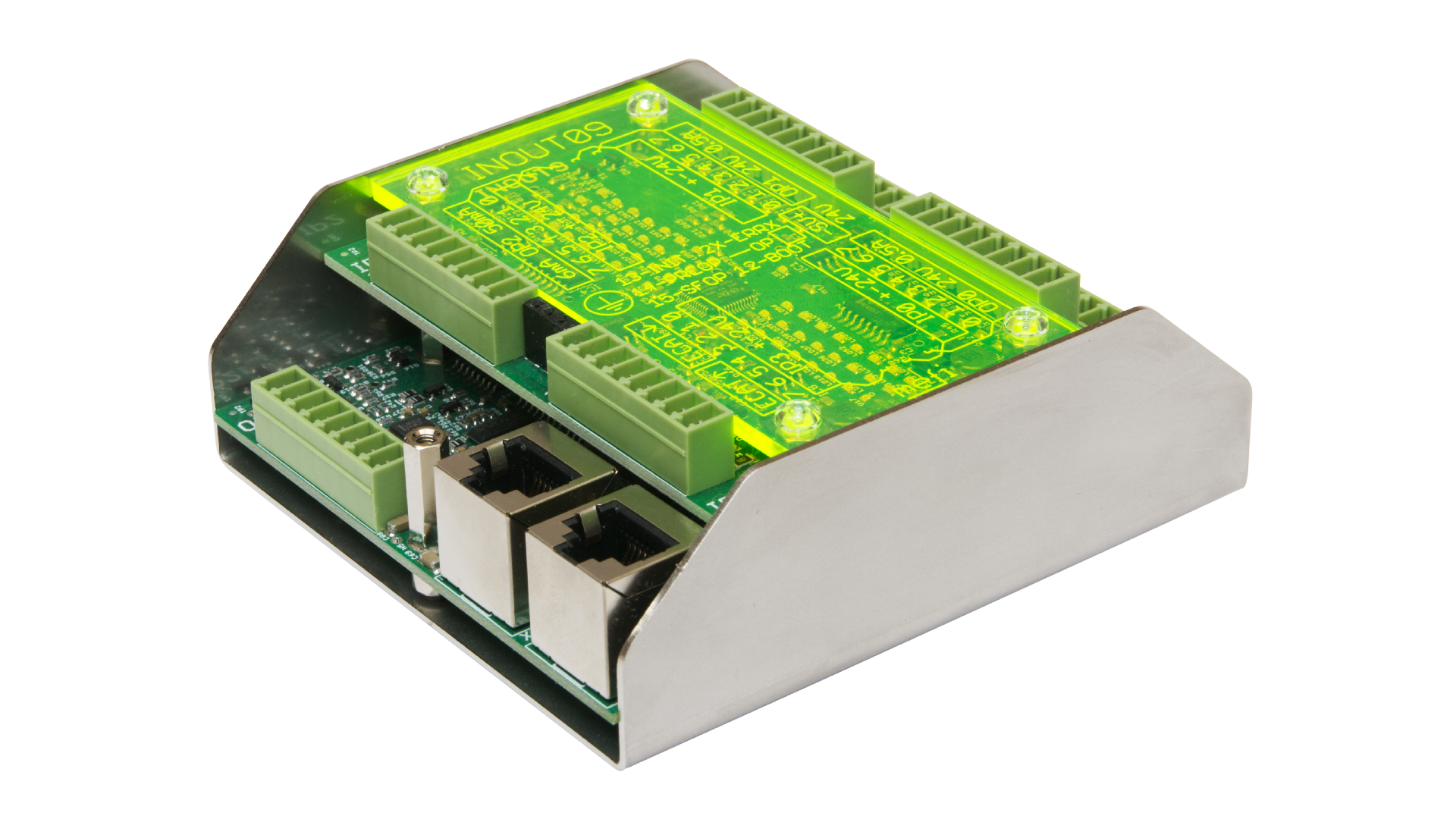

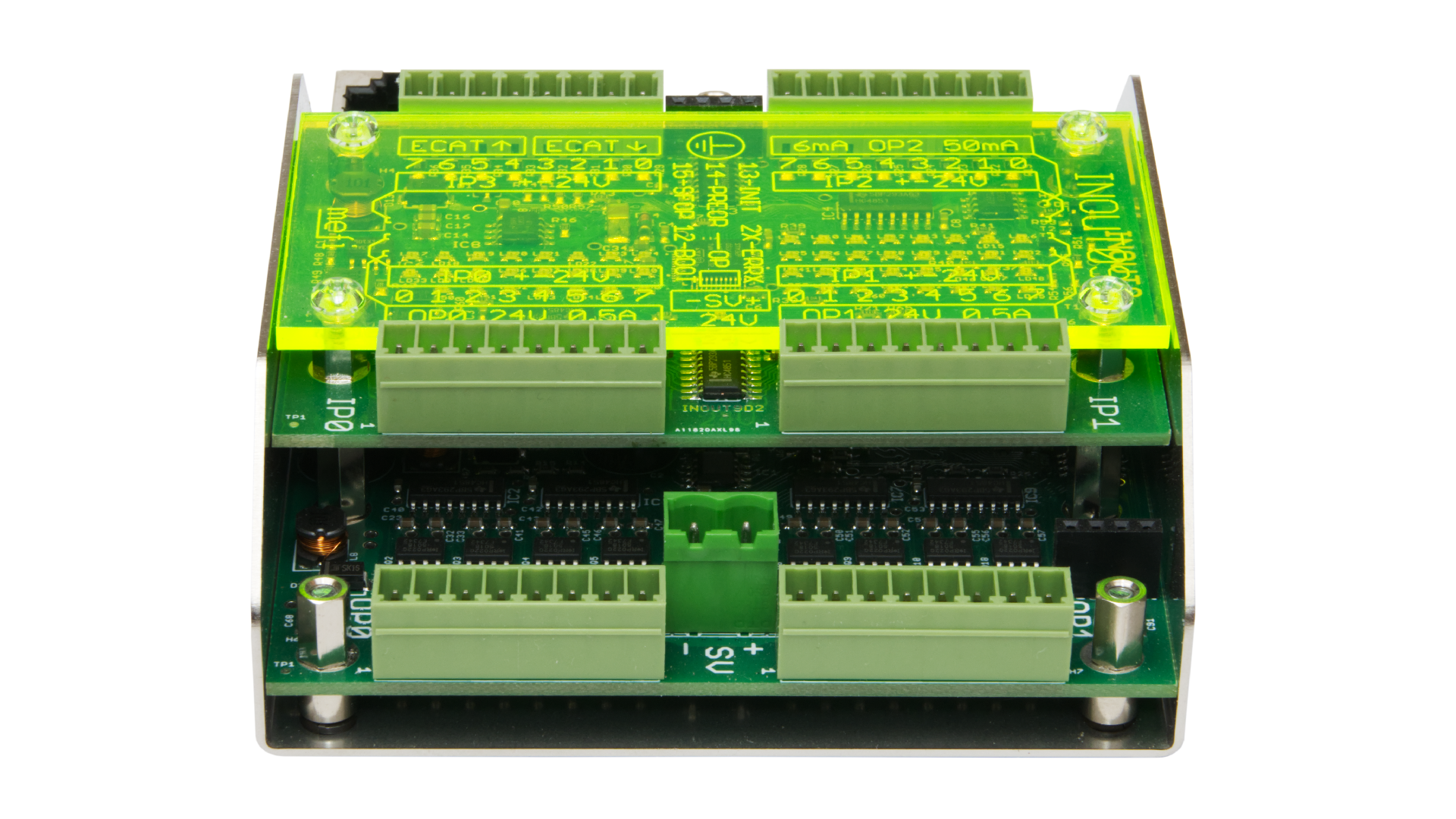

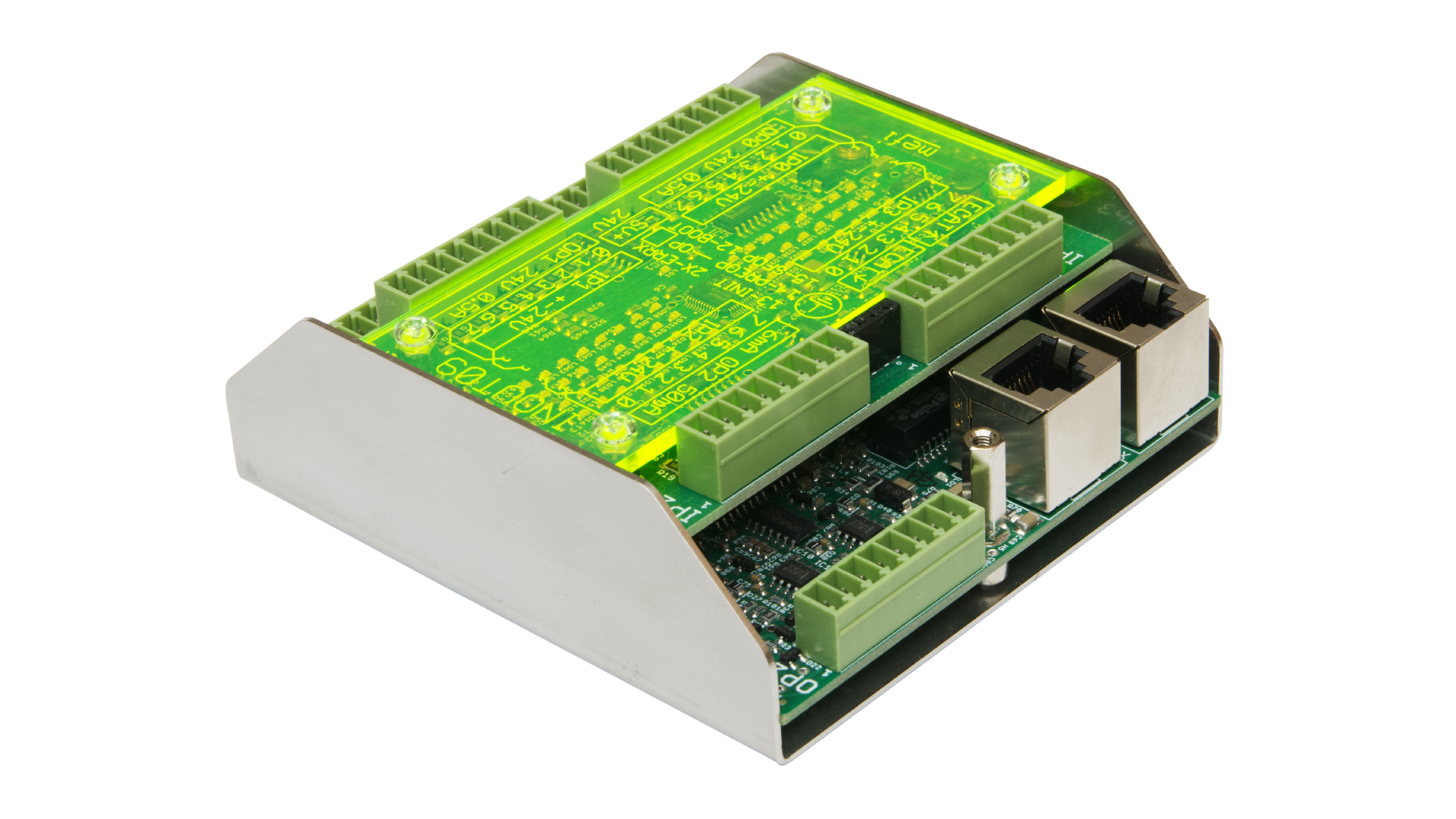

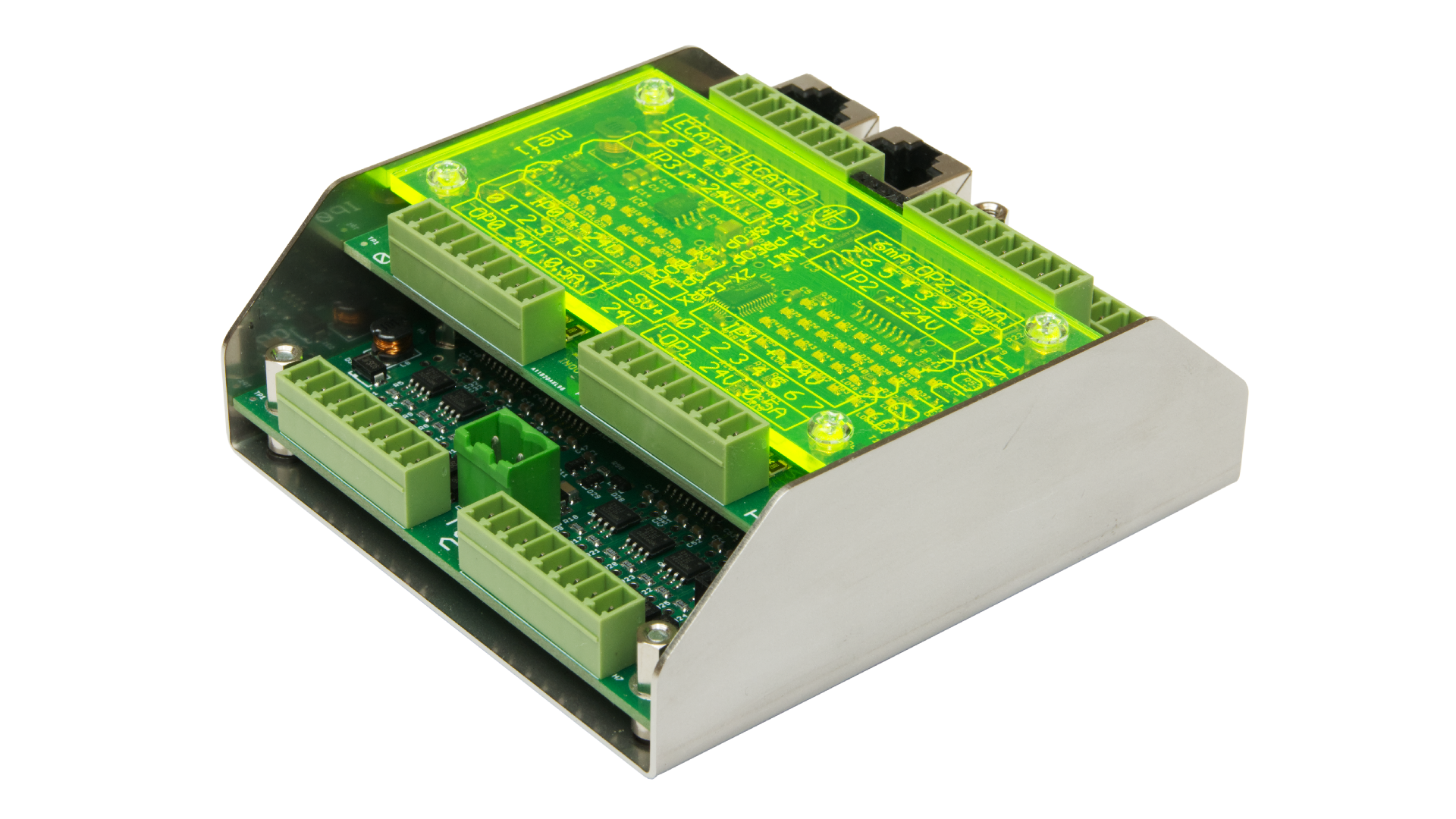

INOUT 09

Jednotka vstupů a výstupů pro sběrnici EtherCAT

EtherCAT
Modul komunikuje s řídícími systémy MEFI pomocí sběrnice EtherCAT.
Nativní podpora
Řídicí systémy MEFI umožňují připojení až 8 jednotek INOUT 09.
Distribuované periferie
Jednotlivé moduly INOUT 09 lze umístit v místě, kde jsou potřeba.
Vstupy
32 číslicových vstupů 24 V nebo volitelně až 32 analogových vstupů ±10 V.
Výstupy
16 číslicových výstupů 24 V / 0,5 A. 4 číslicové výstupy 24V / 50 mA nebo volitelně až 4 pulsní výstupy s šířkovou modulací. 4 číslicové výstupy 24V / 6 mA nebo volitelně až 4 analogové výstupy 0 ÷ +10 V.

Jednotka vstupů a výstupů s komunikační sběrnicí EtherCAT. Jednotka je plně podporována řídicími systémy MEFI řady CNC 872.

32 číslicových vstupů 24V nebo volitelně až 32 analogových vstupů ±10 V
16 číslicových výstupů 24V / 0,5 A
4 číslicové výstupy 24V / 50 mA nebo volitelně až 4 pulsní výstupy s šířkovou modulací
4 číslicové výstupy 24V / 6 mA nebo volitelně až 4 analogové výstupy 0 ÷ 10 V
Napájení 18 ÷ 30V max. 120 mA (+ proud odebíraný z výstupů)
Komunikace po sběrnici EtherCAT – protokol COE

Společné
Komunikační sběrnice	EtherCAT, CoE

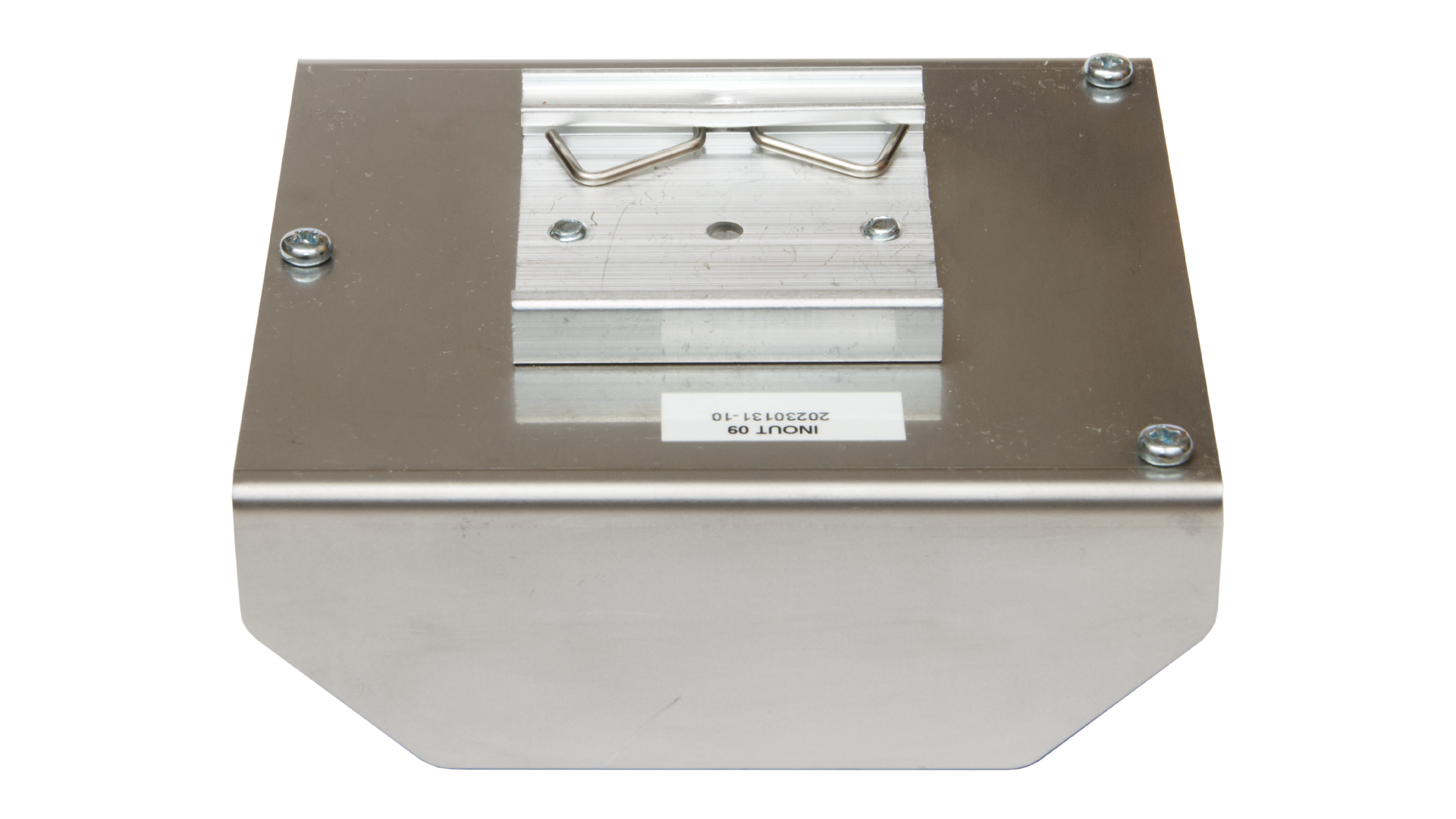

Montáž	Na DIN lištu
Napájecí napětí	18 ÷ 30 V
Odběr proudu	120 mA + proud odebíraný z výstupů
Vstupy
Všechny vstupy lze použít jako číslicové 24 V nebo analogové ±10 V, libovolnou dvojici vstupů lze použít jako diferenciální analogový vstup.
Počet vstupů	32
Číslicové výstupy
Počet	16
Povolené zatížení	0,5 A
Číslicové výstupy s možností pulsně šířkové modulace (PWM)
Počet	4
Povolené zatížení	50 mA
Analogové výstupy
Počet	4
Povolené zatížení	6 mA
Rozsah výstupního napětí	0 ÷ 10 V

Dokument	Popis
INOUT09_CSY.pdf	Dokumentace jednotky INOUT 09, česky.
INOUT09_ENU.pdf	Dokumentace jednotky INOUT 09, anglicky.

K produktu nejsou žádné soubory ke stažení.
