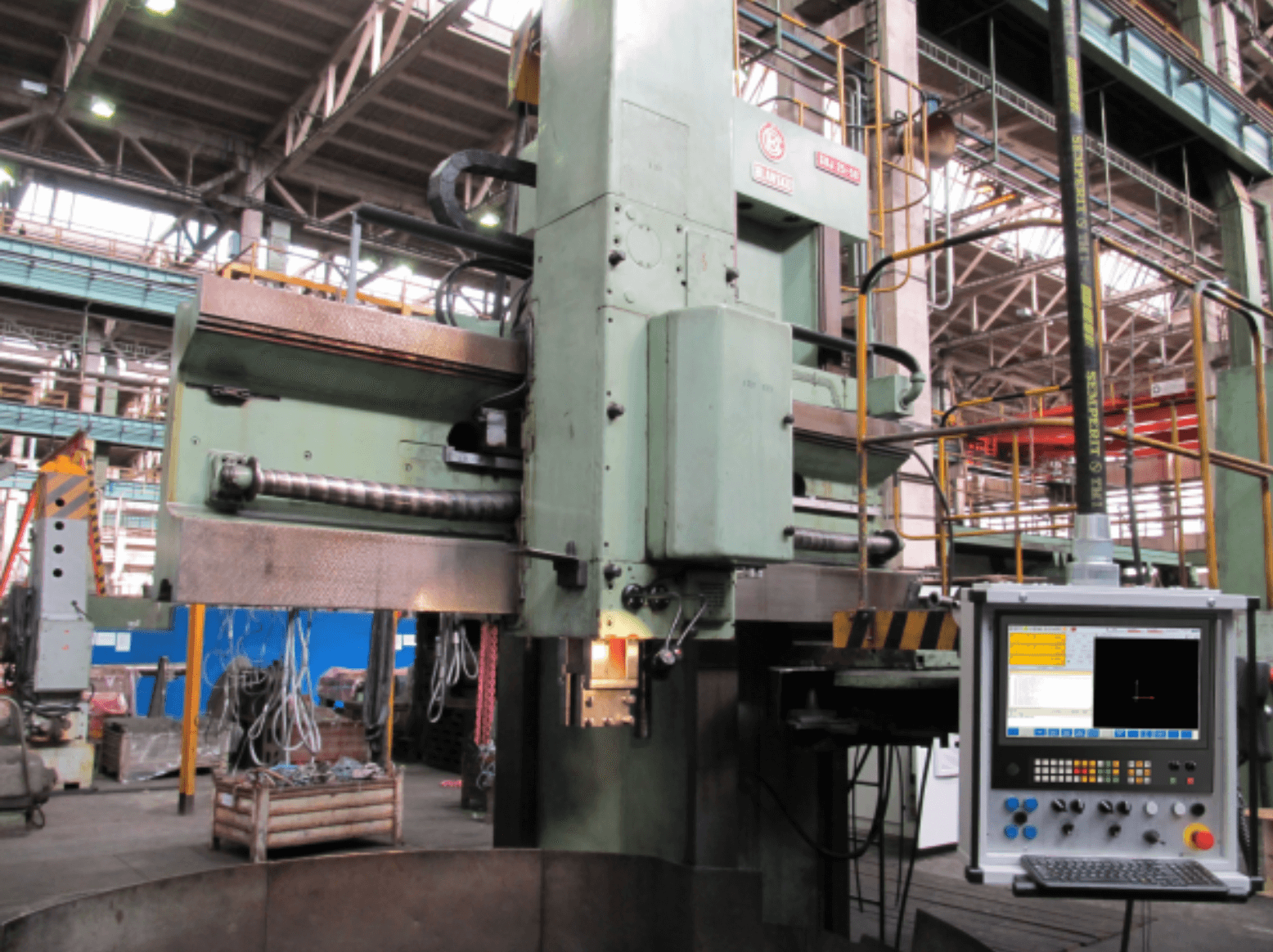

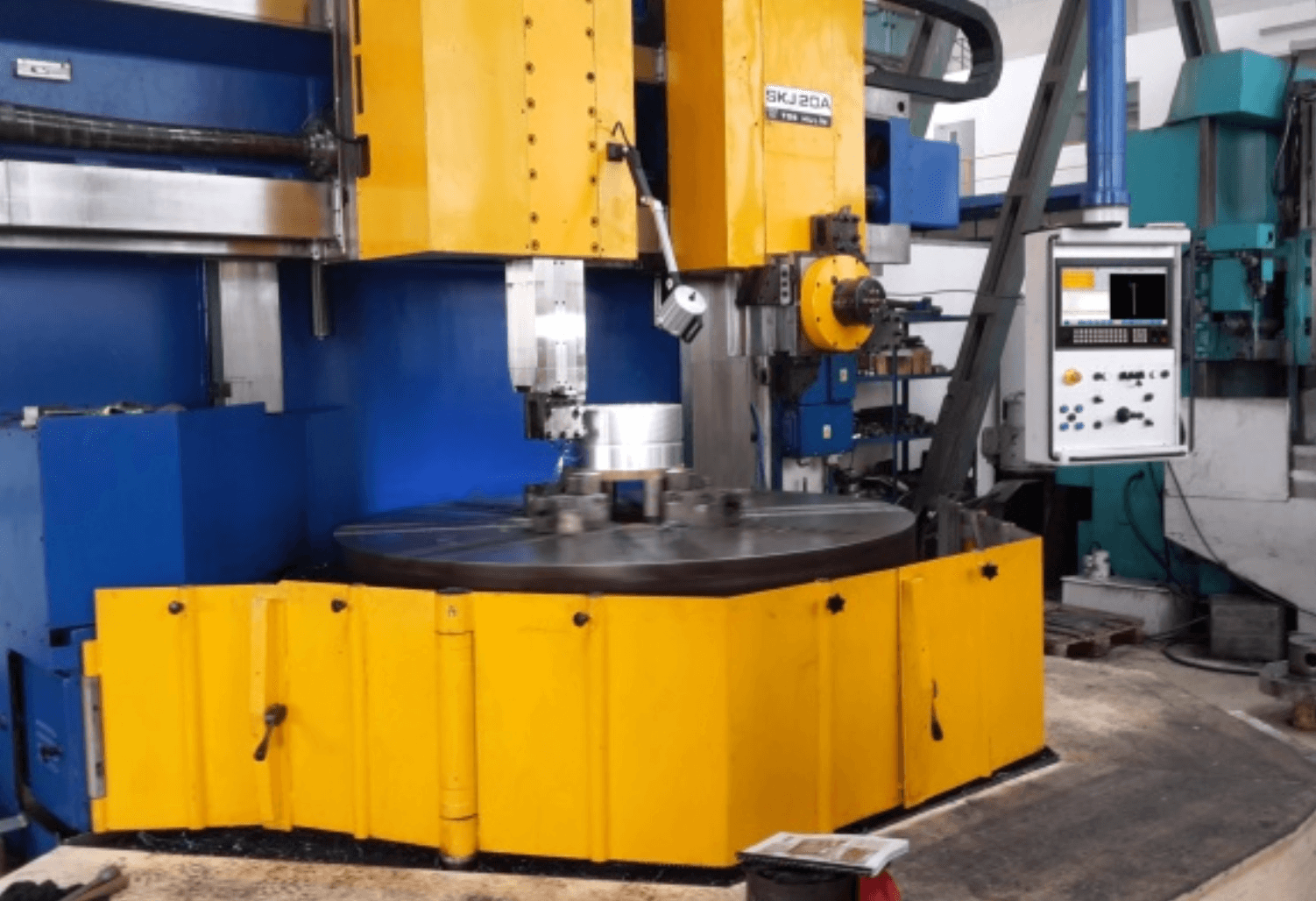

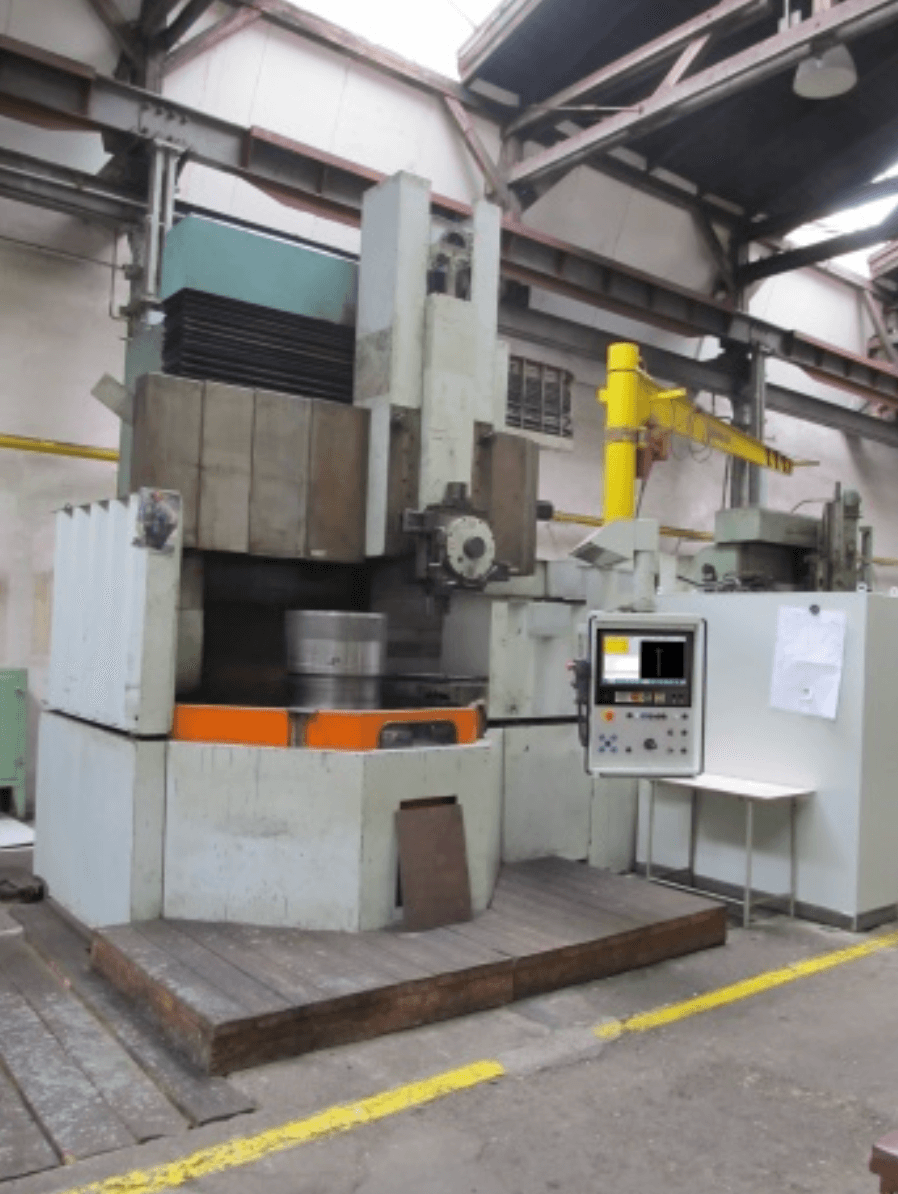

Řešení pro soustruhy a karusely

Základní vlastnosti

• Možnosti obrábění
  • Horizontální i vertikální soustružení (dané konstrukcí stroje), vrtání pomocí cyklů, řezání závitů, hrubování.
  • Obrábění jednoduchých částí ručním řízení pomocí potenciometrů.
• Snadná obsluha, pokročilé funkce
  • Ustavení polotovaru bez nutnosti přesné polohy řeší různé typy transformací.
  • Snadná volba počátečního bodu programu.
  • Dílenské programování pomocí dialogového zadávání hrubovacích cyklů.
  • Možnost tvorby vlastních partprogramů včetně parametrického programování, tvorby vlastních maker a obecných makrocyklů.
• Integrace do firemního prostředí
  • Sledování parametrů zakázky (celkový čas obrábění, …).
  • Statistika používání stroje – sledování pracovního času stroje a jednotlivých nástrojů, celková délka řezu, délka řezu jednotlivých nástrojů, …
  • Automatické nebo manuální generování protokolů o využití stroje.
  • Podpora OPC-UA.
  • Odhad doby obrábění před započetím práce.
  • Možnost provozovat software v simulačním režimu na běžném PC – snadné školení a testování.
• Zlepšení přesnosti stroje
  • Kompenzace vůlí stroje.
  • Nelineární korekce – korekce nelinearity os, sklonu, prohnutí a podobně.
• Údržba a řešení problémů
  • Monitorování využití jednotlivých nástrojů.
  • Vzdálená podpora a diagnostika.
  • Záznam chyb a událostí pro účely diagnostiky.
  • Servisní plán – upozorní v okamžiku, kdy je potřeba provést výměnu dílu, údržbu či pravidelný servis.

Operátorský panel

Operátorský panel je uzpůsoben pro rychlé a intuitivní ovládání. Je vybavený multi-dotykovým displejem, díky kterému jsou všechny funkce řídicího systému snadno dostupné. Zároveň nabízí značnou flexibilitu, protože umožňuje zobrazení jen těch ovládacích prvků, které jsou potřeba na daném stroji. Pro ovládání pohybů stroje jsou vyhrazena fyzická tlačítka pod displejem. Díky hmatové odezvě umožňují snazší ovládání stroje. Část fyzických tlačítek je určena rovněž pro ovládání nejpoužívanějších funkcí stroje.

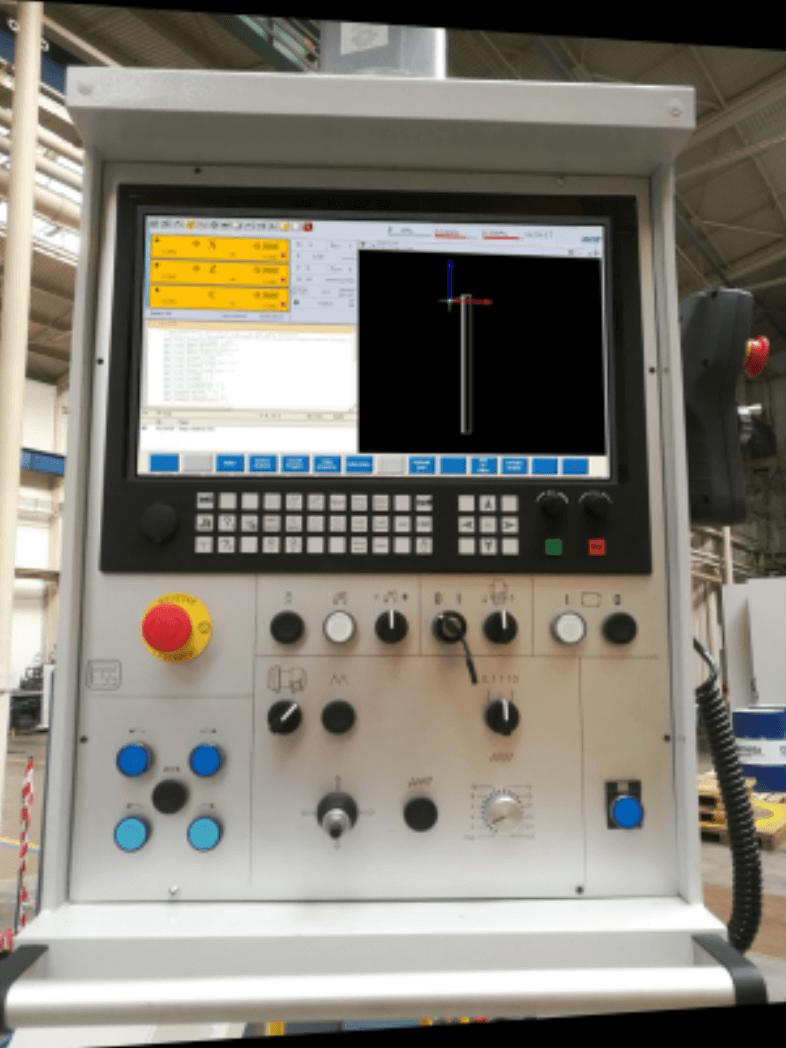

Panel řídicího systému

1. Více-dotykový displej.
2. Dvojitý USB konektor pro připojení flash paměti, klávesnice či jiné periferie.
3. Tlačítka pro ovládání nejpoužívanějších funkcí řídicího systému a stroje. Uspořádání lze přizpůsobit konkrétní řadě strojů.
4. Tlačítka pro ovládání pohybů.
5. Potenciometry pro úpravu rychlosti a otáček oproti programovaným hodnotám.
6. Tlačítka Start a Stop.

Uživatelské rozhraní

Uživatelské rozhraní je plně přizpůsobeno dotykovému ovládání. Přímo na hlavní obrazovce intuitivním způsobem zobrazuje stav stroje a dalších připojených zařízení a informace o prováděném programu, zároveň jsou zde snadno přístupné nejpoužívanější funkce.

Hlavní obrazovka uživatelského rozhraní řídicího systému

1. Indikace stavu stroje.
2. Feed override, speed override, aktuální čas a případně další prvky pro konkrétní stroj.
3. Informace o softwaru a jeho revizi.
4. Informace o poloze a rychlosti, otáčkách a dalších parametrech důležitých pro obsluhu stroje.
5. NC program či editovaný soubor.
6. Okno trvalých hlášení.
7. Softwarové menu.
8. Grafický náhled NC programu, jméno prováděného programu a jeho rozměry, případně další informace.

Lokalizace

Software je plně lokalizován do následujících jazyků (pro další jazyky je k dispozici částečná lokalizace, kdy jsou překládány pouze nejdůležitější části softwaru):

• Čeština
• Angličtina
• Němčina
• Polština
• Ruština

Ustavení polotovaru a korekce

• Po upnutí polotovaru se obrobením nebo naškrtnutím stanoví nulový bod v ose Z
• Poloha jednotlivých nožů vůči ose X je daná v tabulce nástrojů. Délkové korekce lze stanovit přímo na stroji naškrtnutím na známé nebo změřené poloze a automatickým zápisem do tabulky nástrojů po stisku příslušného tlačítka.
• Délkové korekce lze stanovit na externím měřicím zařízení a zápisem hodnot do tabulky nástrojů.

Technologické funkce

• Korekce na poloměr nástroje, respektují orientaci špičky nože vůči obrobku.
• Délkové korekce nožů.
• Programová transformace, transformace polotovaru, nezávislé posunutí.
• Závitovací a vrtací cykly, hrubování.
• Tabulka nástrojů se zadáním poloměru a orientace špičky nástroje, délkové korekce v ose X a Z, možnost zápisu typu nože a libovolného komentáře.
• Možnost ručního obrábění jednoduchých dílů pomocí potenciometrů.
• Možnost tvorby vlastních makrocyklů .

Dílenské programování

• Tvary – k dispozici jsou dialogy pro snadné zadání základních operací jako je podélné a příčné hrubování a vrtání; po vyplnění rozměrů, případně dalších parametrů, je možné ihned obrábět bez nutnosti vytvářet NC kód.
• Možnost připravit makra na míru podle požadavků zákazníka

Dialog s výběrem tvarů

Příklad tvaru

Příklad tvaru
